Lamas de aluminio FIEGER FLL 131 Lamas de aluminio aisladas

El FLL 131, nuestro regulador de ventilación y extracción de humos opaco. Las lamas de aluminio aportan todas las ventajas de la ventilación natural y de la extracción de humos y calor de nuestras ventanas de lamas.

A su vez, ofrecen unas posibilidades sorprendentemente innovadoras para diseñar fachadas.

Con aislamiento térmico

Sin aislamiento

Aquí encontrará más información sobre las lamas FIEGER FLL :

en ficha técnica en ficha técnica
en los planos técnicos de instalación, accesorios y accionamientos en los planos técnicos de instalación, accesorios y accionamientos
en los diagramas técnicos para accesorios en los diagramas técnicos para accesorios
en los diagramas técnicos para los accionamientos en los diagramas técnicos para los accionamientos
en los datos CAD como dwg en los datos CAD como dwg
en los datos CAD como dfx en los datos CAD como dfx

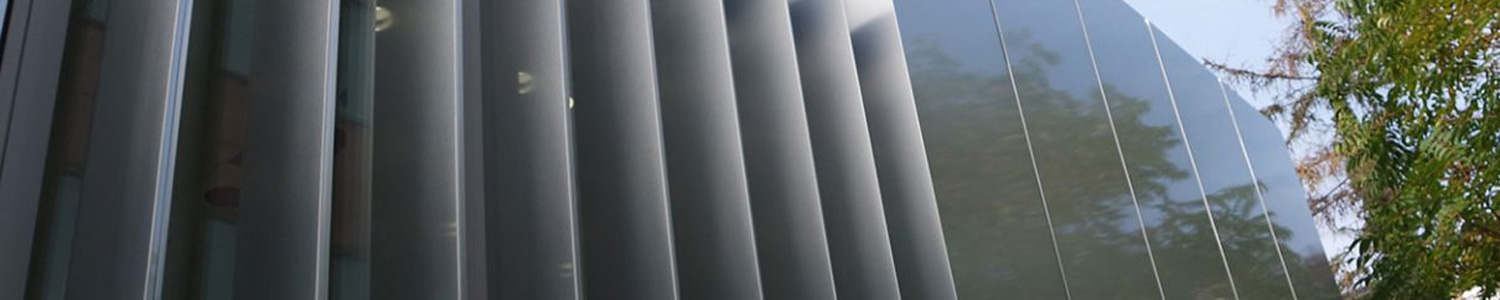

Lamellenfenster von Fieger sind sowohl gestalterisch wie auch in Energie-, Brandschutz-, und Lüftungskonzepten unschlagbar vielseitig. Aussenansicht des Sigmund-Freud- Institut Frankfurt am Main, Deutschland

El FLL 131

está disponible con accionamientos manuales, eléctricos y neumáticos.
Aparte de estos ejemplos, disponemos de otras formas de instalación orientadas a una amplia gama de aplicaciones.

Resumen de las lamas de aluminio FIEGER FLL

Función:

Ventilación natural
o extracción natural de humos
y calor (EVNHC), extracción de humos
del hueco del ascensor.

Certificación
Certificación EVNHC
conforme con
EN 12101-2

Norma de producto
para puertas y ventanas
certificado conforme
con EN 14351-1


Área de apertura
efectiva aerodinámica
(Cv – referencia a 85 °)
conforme con EN 12101-2
Hasta 0,61



Resistencia a la carga
de viento conforme con
EN 12101-2
WL 3000


Resistencia a la
temperatura conforme
con EN 12101-2
B 300-E


Clasificación de la
fiabilidad conforme
con EN 12101-2
Re 1000


Clasificación a la carga
de nieve conforme con
EN 12101-2
SL 0


Funcionalidad a baja
temperatura conforme
con EN 12101-2
T (-5)

Diseño:

Lamas con eje de rotación central.
Perfiles de aluminio con rotura
de puente térmico.

Dimensiones

Dimensiones de las lamas:

Anchura visible 131 mm
Profundidad 27 mm



Dimensiones del marco:

Anchura visible




Horizontal
20 mm

Vertical
40 mm

Parteluz
60 mm

Profundidad

65 mm
Altura de la ventana
Ilimitado (acoplable)

Anchura máx.
de la ventana
1.300 mm

Anchura máx.
de la ventana
con parteluz
2.600



Acristalado:

Paneles de aluminio aislados.

La verificación
Protección anti-
atrapamiento:
Directiva de Máquinas
2006/42/CE
SK 3 /
SK 4
